A9 - TUNNEL EYHOLZ

Kunde:

2017


Die Nationalstrassen-Teilstrecke Visp West – Visp Ost, die so genannte A9 Umfahrung Visp Süd, ist eine Autobahn mit zwei Fahrspuren in jeder Hauptfahrtrichtung. Sie setzt sich im Wesentlichen aus den Hauptbauwerken Tunnel Visp, den Brücken Staldbach und dem Tunnel Eyholz zusammen.

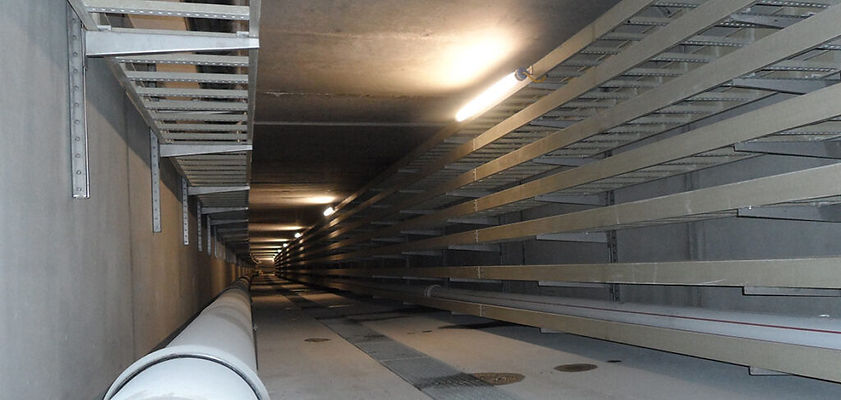

Das Baulos Kabelkanäle und Aufhängungen umfasst die Montage aller Kabelkanäle und aller Aufhängungen Tunnel Eyholz im Fahrraum und in den Werkleitungskanälen, in den Technischen Querkanälen, Querverbindungen, Sicherheitsstollen und Erschliessung der Zentralen. Das Baulos Elektroinstallationen umfasst die Montage der Niederspannungs Verkabelungen Allgemein und Beleuchtung, der Leuchten, der Leiteinrichtungen, der Fluchhtwegmarkierung und der Lichtwellenleiter Tunnel Eyholz im Fahrraum Tunnel, in den Werkleitungskanälen, in den Technischen Querkanälen, Querverbindungen, Sicherheitsstollen, komplette Erdung, komplettes Bauprovisorium und die Erschliessung der Zentralen.


Baulos Nr. L06649
Kabelkanäle und Aufhängungen



  • 74’000 m Kabelkanäle

  • 63’000 Stk. Aufhängungen



Baulos Nr. L06638 Elektroinstallationen


  • 795 km Kabel eingezogen und angeschlossen.

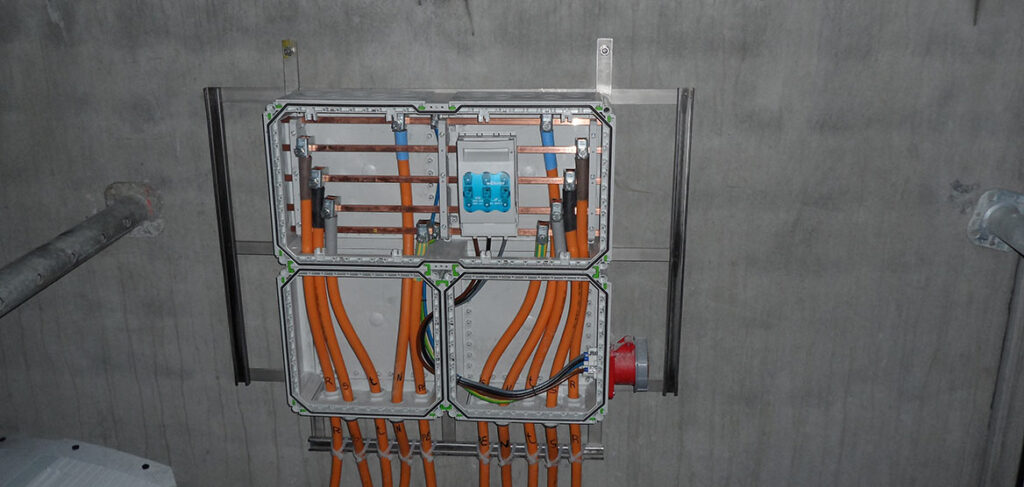

  • 20 km Baustromkabel verlegen inkl. Anschlüsse

  • 3’335 Stk. Durchfahrtsleuchten montiert und angeschlossen

  • 258 Stk. Einfahrtsleuchten montiert und angeschlossen

  • 170 Stk. Brandnotleuchten montiert und angeschlossen

  • 130 Stk. Strassen-Leuchten montiert und angeschlossen

  • 31 Stk. SOS-Notausgänge montiert und angeschlossen

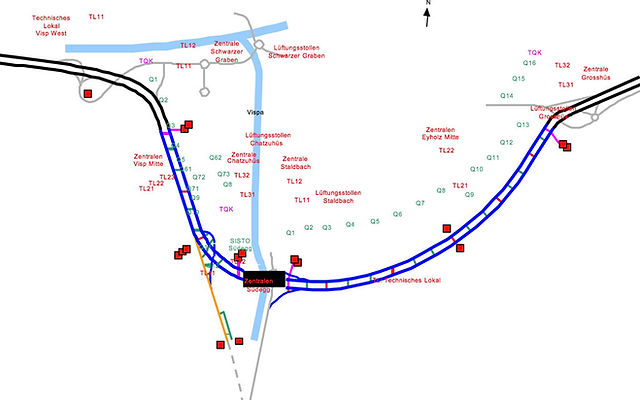

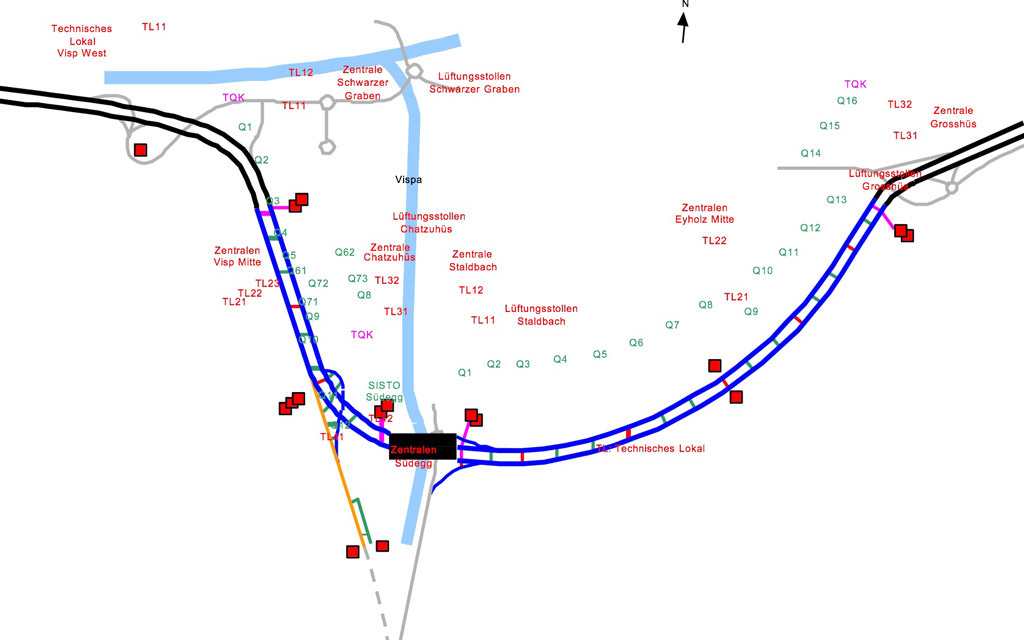

Die Zentralen sind nach Röhren getrennt, in mehrere technische Lokale aufgeteilt. Als Fluchtwege von einer Tunnelröhre in die andere, oder parallelen Sicherheitsstollen im Vispertaltunnel, dienen Querverbindungen die ewa alle 300m angeordnet sind. Insgesamt verfügt die A9 Umfahrung Visp Süd 21 dieser Querverbindungen. Montage aller Niederspannungs-Schaltgerätekombinationen NSGK, der zugehörigen Steuerkomponeneten und der offenen Strecken der Umfahrung Visp.

Baulos Nr. L 06652 VV Schaltanlagen Tunnel Eyholz



  • 586 Stk. NSGK Tunnel Visp

  • 438 Stk. NSGK Tunnel Vispertal

  • 71 Stk. NSGK
